简析SMT贴片加工的流程有哪些

SMT（表面贴装技术）贴片加工是现代电子制造中的核心工艺，它通过将电子元器件直接贴装到PCB表面，实现了高密度、高可靠性的组装。整个流程环环相扣，主要包括以下步骤：

1. 锡膏印刷：首先在PCB的焊盘上印刷锡膏，为元器件提供焊接所需的焊料。锡膏通过钢网漏印到焊盘上，要求厚度均匀、位置精准。

1. SPI检测（可选）：锡膏印刷后，可使用锡膏检测设备（SPI）检查锡膏的厚度、面积、体积等，确保印刷质量合格，及时发现问题并调整。

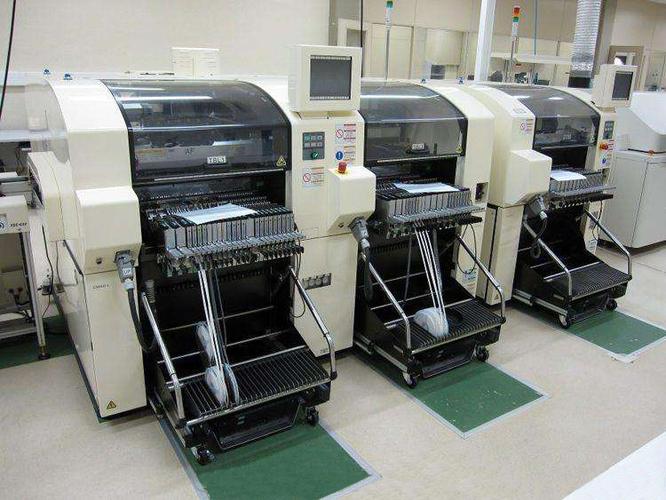

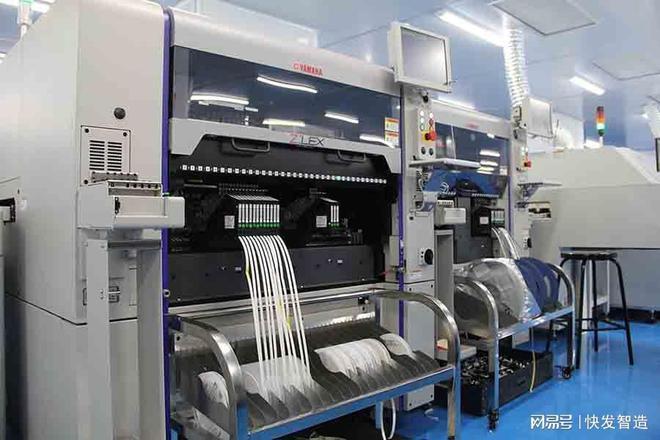

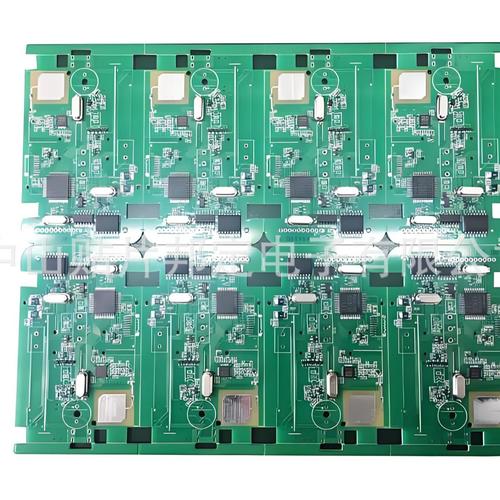

1. 元器件贴装：贴片机根据编程坐标，将元器件从供料器中拾取并精确放置到涂有锡膏的焊盘上。这一步对精度和速度要求很高，尤其对于细间距、微型元件。

1. 回流焊接：贴装完成后，PCB进入回流焊炉，经过预热、恒温、回流、冷却等温区。锡膏在高温下熔化，使元器件引脚与焊盘形成可靠的电气和机械连接。

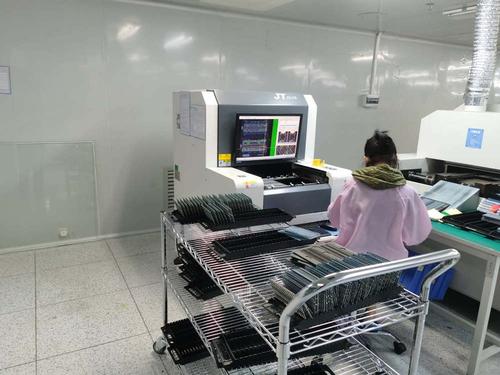

1. AOI检测：回流后，使用自动光学检测设备（AOI）检查焊点质量，如虚焊、短路、偏移等缺陷，确保焊接可靠性。

1. 插件与波峰焊（如需）：对于通孔元件，可能在SMT之后进行插件，再通过波峰焊完成焊接。此步并非所有SMT产线都有，属混合组装工艺。

1. X-Ray检测（可选）：对于BGA、CSP等隐藏焊点的元件，AOI无法透视，需使用X射线检测内部焊点质量。

1. 清洗与修复：根据产品要求进行清洗去除助焊剂残留，并对检测出的不良品进行返修。

1. 测试与组装：最后进行功能测试、在线测试等，确保电路板性能合格，再与其他部件组装成完整产品。

综上，SMT贴片加工流程从锡膏印刷到最终测试，每一步都对产品质量至关重要，需严格控制工艺参数和设备状态。
